机器通过电脑编程,可完成自动或半自动的点焊、对接焊、叠焊、密封焊,针对复杂的平面直线、圆弧及任意轨迹的焊接。
焊缝质量高平整美观、无气孔:激光焊接机焊接频率最大可选用50-100Hz,线速度可达18mm/s,大大提高了焊接效率和焊缝质量。

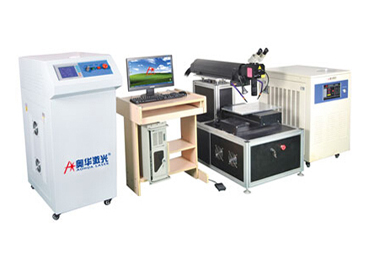

自动化激光焊接机
AHL-W200
产品应用
自动化激光焊接机应用于不锈钢、金、银、铁、铝、合金、钢、金钢石等同材焊接或异种材料焊接,广泛应用于传感器、手机电池、高档卫浴、医疗器械、工艺礼品、钟表、电子元件、精密机械、电子通信等行业。
样品图片
产品优势
1、机器通过电脑编程,可完成自动或半自动的点焊、对接焊、叠焊、密封焊,针对复杂的平面直线、圆弧及任意轨迹的焊接。
2、焊缝质量高平整美观、无气孔:激光焊接机焊接频率最大可选用50-100Hz,线速可达18mm/s,大大提高了焊接效率和焊缝质量。
3、配四维滚珠丝杠工作台,采用进口伺服控制系统,选配旋转工作台,可以焊圆柱形物体及各类形状的物体;
4、焊后材料韧性好:至少相当于母体材料。
5、电流波形任意调整:可根据焊材的不同设置不同的波形,使焊接参数和焊接要求相匹配,以达到最佳的焊接效果。
技术参数
项目 |
参数名称 |
参数值 |
焊接 性能 |
最大激光输出功率 |
200W |
激光峰值功率 |
6KW |
|
最大单脉冲能量 |
90J/10ms |
|
脉冲宽度 |
0.3-20ms |
|
连击频率 |
1-100Hz |
|
焊丝大小 |
⊙0.2-⊙0.8mm |
|
光斑大小 |
0.2mm -2mm |
|
焊接深度 |
0.1mm - 2.3mm |
|
瞄准定位 |
红光+带“十”字架高倍显微镜 |
|
控制电脑 |
工控电脑+显示器:17”液晶(可选) |
|
控制系统 |
WINXP + CNC2000专用焊接软件(可选) |
|
工作台行程 |
200mm×100mm |
|
工作台控制 |
手动+CNC程控(可选) |
|
物理特征及其他 |
主机耗电功率 |
11KW |
冷却系统 |
一体化强制冷水机 |
|
电力需求 |
220V±5%,50Hz,40A |
|
安装占地面积 |
1.5mx2m |
|
耗材 |
氙灯、滤芯、保护镜片、水、电 |
尺寸重量
序号 |
名称 |
数量 |
单位 |
净尺寸(mm) |
打包后尺寸(mm) |
1 |
激光主光路 |
1 |
台 |
长×宽×高 1550×960×1000 |
长×宽×高 1620×1030×1070 |
2 |
激光主机柜 |
1 |
台 |
800×550×1250 |
870×620×1320 |
3 |
激光冷水机 |
1 |
台 |
860×560×1000 |
930×620×1070 |
