气体保护系统:可改为微机控制的同步氩气保护系统,使氩气保护更好,焊接效果更加牢固,美观。可以最大限度地节约氩气。
观察系统:配带十字光标的专用显微镜观察系统。带有高速电子滤光保护装置,保护作业者眼睛不被激光伤害。

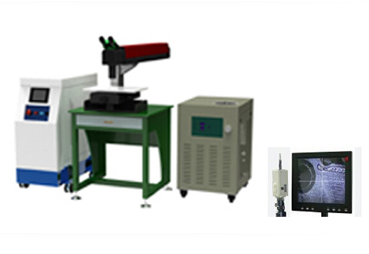

五金激光焊接机
AHL-W220
产品应用
用于各种小五金零件的生产、修理, 如不锈钢首饰、家具配套五金、灯具、汽车配件、装饰品等。
样品图片
产品优势
1、气体保护系统:可改为微机控制的同步氩气保护系统,使氩气保护更好,焊接效果更加牢固,美观。可以最大限度地节约氩气。
2、观察系统:配带十字光标的专用显微镜观察系统。带有高速电子滤光保护装置,保护作业者眼睛不被激光伤害。
3、最大限度的减轻操作员的疲劳,光路可以上下、前后调节、倾斜调节。用户可选择显微镜或者CCD,操作桌面上可加一维工作台、二维工作台、旋转工作台。工作台的运动方式可选择手动、电动(操作杆控制)。
技术参数
项目 |
参数名称 |
参数值 |
焊接 性能 |
最大激光输出功率 |
220W |
焦点工作距离 |
300mm(光路上下手动调节) |
|
焊丝大小 |
⊙0.2-⊙0.8mm |
|
光斑大小 |
0.2mm -2mm |
|
焊接深度 |
0.1mm - 2.0mm |
|
瞄准定位 |
红光指示(可选CCD图像放大监视系统) |
|
工作台行程 |
100mm×200mm |
|
光路行程 |
电动部分90mmX90mm 手动部分 500mm |
|
运动速度 |
≤200mm/s |
|
物理特性及 其他 |
工作台承重 |
300Kg |
主机耗电功率 |
11KW |
|
冷却系统 |
一体化强制冷水机 |
|
电力需求 |
220V±5%,50Hz,40A |
|
安装占地面积 |
1.5mx2m |
尺寸重量
部件名称 |
净尺寸 |
包装后尺寸 |
主控柜(长*宽*高mm) |
920x600x1150 |
970x670x1200 |
冷水机 |
860x530x840 |
910x580x900 |
工作台 |
570x550x700 |
950x670x750 |
光路 |
1300x350x350 |
1350x400x400 |
近似重量(Kg) |
350 |
420 |
