AOBO 3002/3003 导轨式百兆工业以太网光纤收发器
√ 支持1个百兆光纤口,1或2个百兆电接口
√ 支持IEEE 802.3/802.3u/802.3x
√ 工业级标准设计
√ 符合电磁兼容性工业4级标准
√ 铝合金坚固外壳,无风扇、工业级设计
√ 工作温度:-40℃~+85℃
AOBO
3002/3003系列工业以太网交换机支持1个百兆光纤接口,1或2个百兆以太网电接口。用户可根据工业应用现场的实际需要,选择合适的光纤的接口类型
以及光接口的传输距离。AOBO
3002/3003交换机支持超宽电压输入范围,可提供双电源冗余接入。该系列专门针对工业恶劣环境开发,采用坚固的铝合金外壳,无风扇设计,低功耗,可
以在-40℃~+85℃的环境中稳定工作。产品符合工业四级的电磁EMC以及防雷标准要求,在风场通信、高速公路、地铁、电力、智能交通和工厂自动化通信
中得到广泛应用。
特点优势
√ 支持24VDC(12~36VDC)双电源输入,或220VAC(85~264VAC)电源输入
√ 支持超宽工作温度范围:-40℃~+85℃
√ 抗强电磁干扰和浪涌保护能力强
√ 工业级设计,坚固铝合金外壳,无风扇,低功耗设计
产品规格:
技术参数 |
标准
|
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-T ANSI/IEEE 802.3 NWay |
交换属性 | MAC表 | 1K |
交换时延 | <10us | |
转发带宽 | 3.2Gbps | |
接口
|
百兆光口
|
10/100BaseT(X)自适应
全双工和半双工自动切换
|
百兆光口
|
100BaseFX SC、ST、FC接口可选 单模、多模可选 单纤双向收发可选 |
|
传输距离
|
多模 2KM、5KM
|
|
单模 20~120KM
|
||
电源
|
输入电压
|
12~36VDC冗余电源输入或85~264VAC/120~370VDC
|
功率
|
AOBO 3002: 1.7W(空载),2.2W(满载) AOBO 3003: 1.7W(空载),2.5W(满载) |
|
过载保护
|
支持
|
|
反接保护
|
支持
|
|
冗余保护
|
支持
|
|
机械结构
|
外壳
|
铝型材
|
防护等级
|
IP30
|
|
尺寸
|
39.5mm×78mm×116mm
|
|
重量
|
0.29Kg | |
安装方式
|
导轨式
|
|
环境
|
工作温度
|
-40℃~+85℃
|
储存温度
|
-40℃~+85℃
|
|
相对湿度
|
0-95%无凝露
|
|
质保
|
MTBF
|
800,000h
|
保修期
|
5年
|
|
行业标准 |
EMI
|
FCC CFR47 Part 15,EN55022/CISPR22,Class A
|
EMS |
AIEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±2kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz- 150kHz);10V(150kHz-80MHz)
IEC61000-4-16(共模传导) 30V(cont.),300V(1s)
|
|
机械 |
IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |

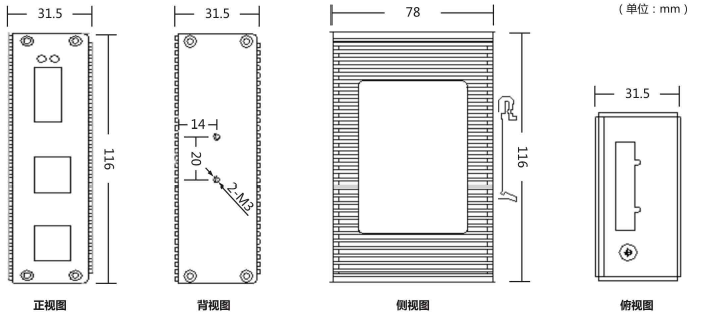

安装尺寸:
