AOBO 7228S 24+4G网管型模块化机架式PoE工业交换机
√ 灵活的模块化设计,扩展方便,最大支持4个千兆以太网端口,24个百兆端口
√ PoE符合IEEE802.3af/at标准
√ 支持ABRing?自愈环网协议,自愈时间<5ms
√ 支持QoS,VLAN,组播,端口速率限制,广播报文抑制、端口自环检测等功能
√ 极端温度适应能力及良好的电磁兼容性能
√ 支持ABNet自动拓扑及Web管理方式
AOBO
7228S系列为网管型模块化机架式PoE工业以太网交换机,最大可支持4个千兆以太网接口,24个百兆以太网接口,接口可配置为光口或电口,用户可根据
现场实际需要,选择合适的光电模块组合。其中,电口可兼容符合IEEE802.3af/at标准,每端口可提供高达30W功率,作为PSE设备通过网线向
PD终端(IP摄像机、IP电话、无线AP等)直接供电,无需额外电源布线。支持ABRing?全分布式极速自愈环技术,网络自愈时间小于5ms。支持专
用的集中式ABNet自动拓扑发现、Web远程配置管理,并支持广播风暴抑制、端口限速、VLAN、QoS等网络管理功能。该系列产品具备极端温度适应能
力及良好的电磁兼容性能,可在恶劣工业环境中长期稳定工作。
特点优势
√ 支持ABRing?全分布式自愈环网,环网自愈时间<5ms,支持即插即用
√ 符合IEEE802.3af/at标准,每端口可提供高达30W功率
√ 支持VLAN、QoS、速率限制、端口隔离、组播、端口镜像等管理功能
√ 支持端口智能自环检测功能,杜绝端口成环造成的网络风暴问题
产品规格:
技术参数 | 标准 |
IEEE 802.3 10Base-T IEEE 802.3u 100Base-T IEEE 802.3ab 1000Base-T IEEE 802.3z 1000Base-SX/LX IEEE 802.3af/at PoE供电 ANSI/IEEE 802.3 NWay |
交换属性
|
优先级队列 | 8 |
VLAN数 | 4K | |
VLAN ID | 1-4093 | |
MAC表
|
16K
|
|
交换时延
|
<10us
|
|
转发带宽
|
32Gbps
|
|
接口
|
百兆电口
|
10/100/1000BaseT(X)自适应 |
百兆光口
|
1000Base-X 单模、多模可选 单纤双向收发可选 |
|
千兆电口
|
10/100/1000BaseT(X)自适应 | |
千兆光口 | 1000Base-X SFP插槽 | |
PoE端口 | RJ-45:V+(3,6),V-(1,2),End-span配线方式 | |
传输距离 |
多模 2KM、4KM
|
|
单模 20~120KM
|
||
电源
|
输入电压
|
36~57VDC冗余电源输入或85~264VAC/110~300VDC
|
功率
|
26W(不计PD设备消耗的功率)
|
|
过载保护
|
支持
|
|
反接保护
|
支持
|
|
冗余保护 | 支持 | |
告警端口
|
3芯5.08mm间距插入式端子,250VAC/220VDC Max,2A Max,60W Max
|
|
机械结构
|
外壳
|
铝型材
|
防护等级
|
IP30
|
|
尺寸
|
450mm×290mm×44mm
|
|
重量
|
2.65kg
|
|
安装方式
|
19"机架式
|
|
环境
|
工作温度
|
-40℃~+85℃
|
储存温度
|
-40℃~+85℃
|
|
相对湿度 | 0-95%无凝露 | |
质保
|
MTBF | 560,000h |
保修期 | 5年 | |
行业标准
|
EMI |
FCC CFR47 Part 15,EN55022/CISPR22,Class A
|
EMS |
IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) |
|
机械 |
IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |

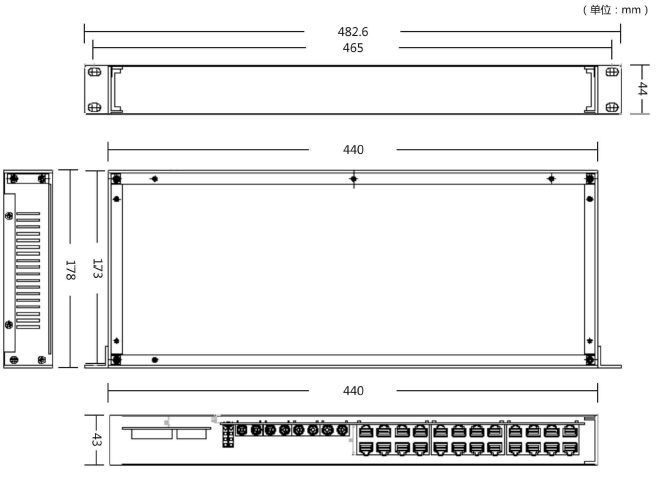

安装尺寸:
