AOBO
3009系列非网管型导轨式百兆工业以太网交换机是9口工业级以太网交换机,用户可根据组网需要选择合适的光口类型。AOBO
3009系列支持IEEE802.3/802.3u/802.3x,支持10/100BaseT(X),100BaseFX,全/半双工,MDI
/MDI-X自适应。AOBO
3009系列可支持24VDC(12~36VDC)双电源冗余输入或220VAC(85~264VAC)交流电源输入。该系列可以在-40℃~+85℃温
度环境中长期稳定工作,具有IP40防护等级,适合各种工业网络环境应用。可支持壁挂和导轨安装方式,结构设计灵巧,采用坚固铝合金,无风扇设计,低功
耗,为不同工业应用提供经济、灵活的解决方案。
特点优势
√ 支持IEEE802.3/802.3u/802.3x
√ 支持超宽工作温度范围:-40℃~+85℃
√ 抗强电磁干扰和浪涌保护能力强
√ 工业级设计,坚固铝合金外壳,低功耗,无风扇
产品规格:
技术参数 |
标准
|
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-T ANSI/IEEE 802.3 NWay |
交换属性 | VLAN数 |
1K
|
交换时延 |
<10us
|
|
转发带宽 |
3.2Gbps
|
|
接口
|
百兆电口
|
10/100BaseT(X)自适应
全双工和半双工自动切换
|
百兆光口 |
100BaseFX
SC、ST、FC接口可选
单纤双向收发可选
|
|
传输距离
|
多模 2KM、4KM
|
|
单模 20~120KM
|
||
电源
|
输入电压
|
12~36VDC冗余电源输入或85~264VAC/120~370VDC
|
功率
|
5.3W(满载) |
|
过载保护
|
支持
|
|
反接保护
|
支持
|
|
冗余保护
|
支持
|
|
机械结构
|
外壳
|
铝型材
|
防护等级
|
IP40
|
|
尺寸
|
AOBO 3005-2LD: 31.5mm×78mm×116mm AOBO 3005-HV: 39.5mm×78mm×116mm |
|
重量
|
AOBO 3005-2LD: 0.29Kg AOBO 3005-HV: 0.32Kg |
|
安装方式
|
导轨式
|
|
环境
|
工作温度
|
-40℃~+85℃
|
储存温度
|
-40℃~+85℃
|
|
相对湿度
|
0-95%无凝露
|
|
质保
|
MTBF
|
800,000h
|
保修期
|
5年
|
|
行业标准 |
EMI
|
FCC CFR47 Part 15,EN55022/CISPR22,Class A
|
EMS |
IEC61000-4-2(ESD) ±6kV(contact),±8kV(air)
IEC61000-4-16(共模传导) 30V(cont.),300V(1s)
|
|
机械 |
IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |

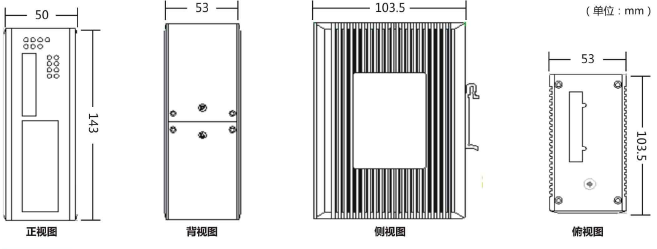

安装尺寸:
