一、背景介绍


2008年中国先后经历雨雪冰冻灾害和大地震侵袭……地球气候条件的变化,使世界各国都面临自然灾害的影响;减少乃至避免自然灾害对电力设施的破坏,也成为各级电力部门和科研机构关心的话题。
随着科学技术的发展,实现中低压配电网的自动化已成为电力系统发展的趋势。中低压配电网作为输配电系统的最后一个环节,其实现自动化的程度与供用电的质量 和可靠性密切相关。本文对中低压配电网自动化的必要性及其实现方案作简单的讨论。配电变压器是将电能直接分配给低压用户的电力设备,其运行数据是整个配电 网基础数据的重要组成部分。因此,对其运行参数与状态进行监测是必要的。本文介绍利用CDMA 作为通信手段,建立配电变压器监测系统。
CDMA通信是一种无线数据传数业务,目的是给用户提供高速无线服务。CDMA 理论带宽可300Kbit/s,实际应用带宽大约在100Kbit/s,在此信道上提供TCP/IP 连接,可以用于INTERNET连接,数据传输等应用。CDMA采用分组交换技术,每个用户可同时占用多个无线信道,同一无线信道又可以由多个用户共享, 资源被有效的利用。CDMA 允许用户在端到端分组转移模式下发送和接收数据,而不需要利用电路交换模式的网络资源。CDMA永远在线,按流量计费,从而提供了一种高效,低成本的无线 分组数据业务。特别适用于间断的,突发性的和频繁的,点多分散,中小流量的数据传输,也适用于偶尔的大数据量传输。


二、CDMA配电监测系统优势


在配电监测系统中采用CDMA网进行数据传输,可以大大的降低通信系统的一次性投资,而且减少了工程实施中调试通信系统的时间,降低了通信系统的维护费用。尤其对于面广,点稀的配网系统(如农网),这种通信方式具有很好的经济性。
CDMA通讯的最大特点是按流量计费,当然只要合理控制通讯流量,就能有效节约运行成本,并且成功的应用了数据流量控制技术和CDMA模块定时报告,保证提供可靠数据的同时,有效的降低了运行成本。
数据流量控制技术:配变监控的应用在于监视配变运行状态,提高用电质量。对配变的监控基本上分考核和监控两个过程,需要掌握配变运行的异常数据和状态,对于稳定运行的数据,只要在允许范围内,可以不作通讯上传处理也可。
根据应用情况,在配电综合测控仪通讯控制上设计了科学的“数据流量控制器”,可根据用户需要通过设置“数据流量管理器”死区值和越死区时限来控制数据流量,并确定越上限及下限值,“数据流量管理器” 死区值和越死区时限随时从主站下传给配电综合测控仪。
1、采用“数据流量控制器”控制技术,可靠的保证了系统的运行,又有效的降低了运行成本。定时报告应用技术配变监控系统对实时性没有很高的要求,可以不采 用设置心跳功能保持连接,只需要采用设置定时报告的方式,配电综合测控仪需要传送数据时直接激活CDMA模块进行通讯,主站需要通讯时, CDMA模块与配电综合测控仪通讯。省去保持连接的维护数据量,节约运行成本。
2、网络架构稳定。当有一个新的检测点时,无需改变现有的网络架构,只需要增加相应的数据传输设备。
3、设备安装简单。建设新的分站点无需进行拉线、埋线等工作。较光纤或专线系统投资较少,设备安装方便。
4、CDMA能最好地支持频繁的,少量突发型数据业务。通信质量稳定可靠,永不掉线。
5、CDMA网络接入速度快,提供了与现有数据网的无缝连接。由于CDMA网本身就是一个分组型数据网, 支持TCP/IP、X.25协议,因此无需经过PSTN等网络的转接,直接与分组数据网(IP网或X.25网)互通,接入速度仅几秒钟,快于电路型数据业 务。采用TCP/IP协议,较以前的无线数据网络(集群,双向传呼,GSM短信息)而言,网络接入更加直接方便。


三、配电监测系统组成


配电变压器综合管理系统的开发目标是建立一个安全可靠,能提供各种高级服务,并有为应用程序的执行和实施提供较强功能的开放式平台和运行在该平台的 多个相对独立的应用子系统组成的系统,成为一个符合配电系统现代化管理要求的,分布式,开放式,模块化,可扩充的配电变压器综合管理系统。基础平台除提供 基本的硬件技术和操作系统内核外,还提供诸如数据库系统、信息传递、人机界面、实时环境应用程序等基础服务。基于基础平台之上的各应用子系统包括:配电变 压器管理,线损管理,自动抄表,VQC功能,谐波数据,购电量管理,数据查询,自动报表,图表和与其他系统的接口等。这些子系统之间在开放系统结构 (OSA)基础上实现有机的横向和纵向集成,形成一个完整的配电变压器综合管理信息系统。CDMA配电变压器监控系统的网络架构如下图所示,系统分为四个 部分,分别是监控中心主站,网络代理服务器,CDMA数据传输终端,监控终端设备。
   主站主要完成人机交互工作;网络代理服务器主要负责网络数据链路建立和数据收发的透明中转;CDMA数据传输终端完成信息的上送与下发;监控终端设备主要 完成数字量与模拟量的采集。

本系统中网络代理服务器可采用ADSL,LAN 等INTELNET 公网连接,采用公网固定IP或者公网动态IP+DNS 解析服务,出于安全性考虑,监控中心主站在局域网中,不直接连在INTERNET网上,通过网络代理服务器来负责网络数据链路建立和数据收发的透明中转。 CDMA数据传输终端上电后,它会根据预先设定在其内部的IP地址或者是域名来主动访问网络代理服务器,通过代理服务器和监控中心建立TCP/IP链路。

监控中心主站本身维护接入的每个终端的IP 地址和ID号,当主站要向某个监控终端提出数据请求时,它会根据IP地址和ID号来找到对应的终端,将命令下发到该终端,终端响应后通过CDMA数据传输 终端把数据发到网络代理服务器端口,通过端口影射转发到监控中心主站,即完成了一个应答式的通讯流程。以上方式是通过Internet 实现的,这样用户的实现成本比较低。如需要高可靠性数据传输。

中国电信为这种应用提供了直接接入CDMA 网络的方式。监控中心主站通过专线方式直接接入CDMA电信基站,并获得一个固定的IP地址。监测点数据无需路由到Internet 网络,监测点DTU也采用固定IP 地址的SIM卡。采用这种方式组成点对多点网络具有实时性好、安全性高的特点,但接入费用相对较高。
  监控终端该监测系统采用的配电综合监测仪是根据电力需求侧管理技术要求和配变负荷监测相关标准设计、制造的一种高科技产品。它采用高精度数字采样处理技 术,集数据采集,显示,存储,通讯等多功能于一体,并可通过后台软件将储存记录的数据以图表或报表的形式显示,打印和分析。其科技领先,功能强大,可靠性 高,可广泛应用于配电自动化系统的监测。
其主要功能有:基本测量参数:三相电压,电流,频率,有功功率,无功功率,功率因数,四象限电能,环境温度等九类,三十多个参数。

技术参数
1、额定技术参数额定电压Un:100V 。
2、额定电流In:5A 。
3、额定频率Fn:50Hz 。
4、测量准确度电压/电流/频率:0.2 级功率因数/有功功率/无功功率:0.5 级有功电量/无功电量:1.0 级。
5、内置闪存容量存储容量:1024k 字节,可实现连续84 日用电数据记录(每15 分钟记录一次)。


四、系统功能介绍


监控中心主站主站系统最里面层为操作系统及系统软件。第二层为系统支持软件层,包括数据库系统,电力系统模型,数据采集和传输。电力系统模型主要指 电力系统设备对象化及网络拓扑;数据库系统分运行库,基础库,标准库和历史库四部分;数据采集和传输就是将各种数据从不同的终端根据各种通讯协议采集过 来,但并不进行处理,再通过网络分发给需要这些数据的系统。第三层为基础应用层,将采集过来的数据经过各种处理,通过GUI 界面显示给用户。第四层为高级应用层,它所产生的数据主要是供电力系统进一步管理和决策用。


上位软件主要完成以下功能:

1、配电变压器SCADA 系统变压器运行监控,变压器异常情况监控,数据的分析、处理和存盘,RTU 的参数设置及状态显示。既能获得配电网运行的基本信息,又为功能扩充提供很好的基础。

2、自动抄表系统根据设定的时间自动抄录配电变压器和用户的电度数。并具有电表异常告警,跟踪抄表记录和操作记录等辅助功能

3、用户购电量管理对于信誉比较差的用户,通过系统对它进行先购电后供电,并在使用电量达到某些比例时进行警告。

4、线损管理主要是台区线损管理和线路线损管理。

5、配电设备管理主要是配电线路和配电变压器等设备的管理。

6、终端错误智能识别终端错误分为通讯恢复,通讯中断(某一终端连续三次召测不到),终端无线错误(一天连续十次召测不到),无线中断(连续有三十个终端召测不到)。

7、负荷预测通过计算主站和分站所有台区的总有功功率总加值来初步预测下一阶段的负荷情况。

8、电容器投切根据电压和功率因数就地进行调节,调节时考虑时间因素和投切次数。在就地调节失灵的情况下能够远方监视和远方控制。如果终端无调节投切功能,系统能够远方计算后控制电容器投切。

9、终端操作可以远方读取或者设置终端的参数,如变压器的整定参数等。可设置开关合闸,开关分闸。可读取或设置VQC 参数。

10、与营销系统数据库的接口能方便地为营销系统提供数据源。

11、采集谐波数据通过系统能够采集用户的各次谐波含量。

12、用户窃电管理增加用户电量与功率转换为电量的比较,通过设置比例系数,来进行警告,比如当有功率产生而电量不动时,则产生警告。

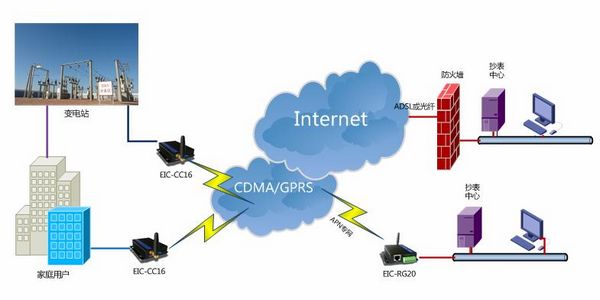

(图)配电监测系统示意图




五、总结


结论实现我国中低压配电网自动化,是提高供电质量,用电可靠性和提高电力企业自身水平的需要,CDMA作为一种新的通讯手段,应用在配电自动化中有很多优点,,基于CDMA通信的配电变压器综合管理系统是一个比较有应用前景的实现方案。
